深度指示器
發布時間:2018-01-24來源:礦井提升機點擊:6783
一、深度指示器的結構和工作原理

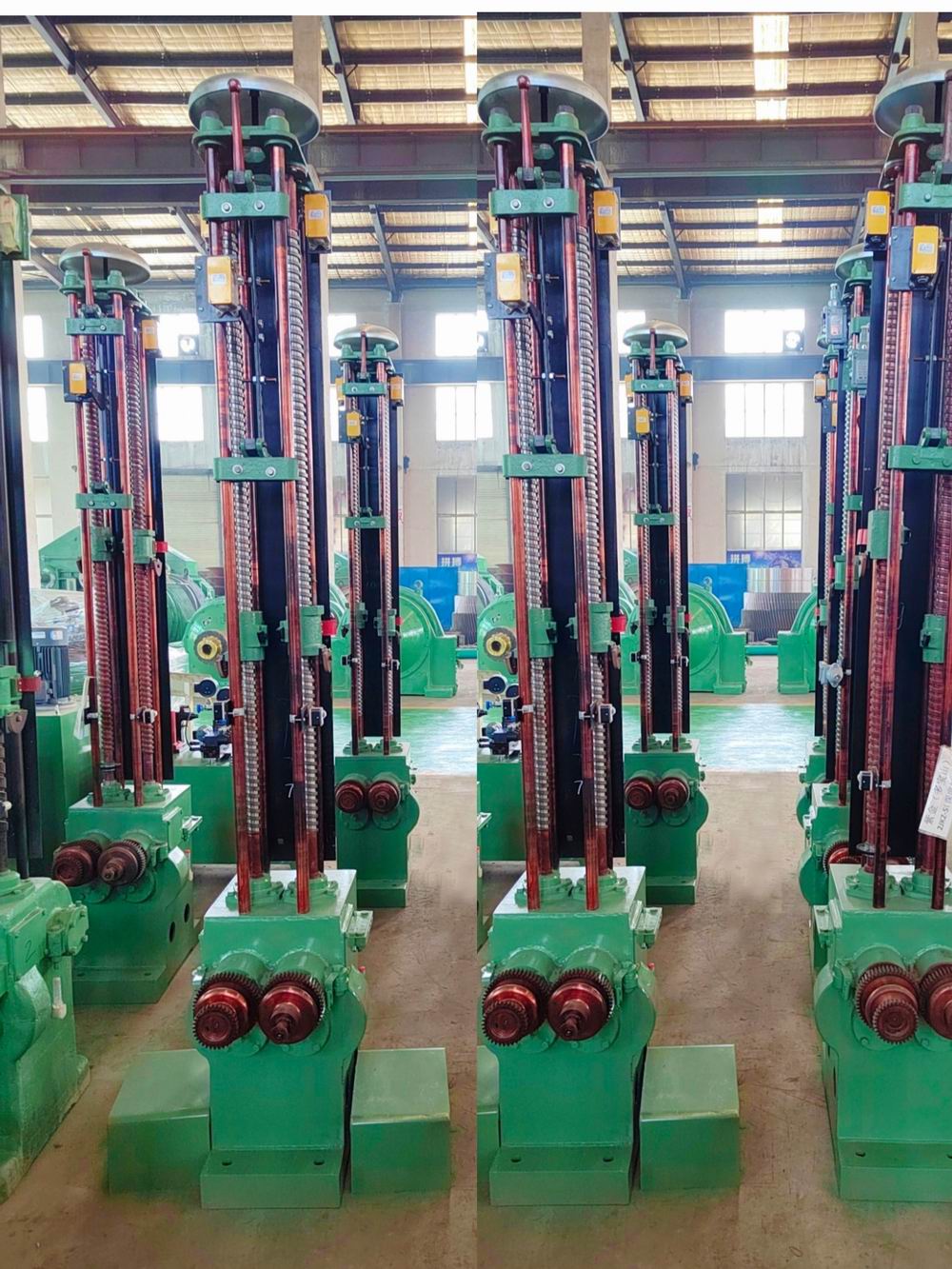

深度指示器:牌坊式深度指示器由外殼、四條立柱、兩根絲杠組成其主體,由數對齒輪及蝸輪、蝸桿等組成其傳動系統,左右兩側各有一限速圓盤。見實物圖。
提升機主軸的旋轉運動經牌坊式深度指示器傳動裝置傳給絲杠,使兩根絲杠以相反方向旋轉,由于立柱***住絲杠上的螺母的旋轉,因此螺母只能上下運動,這樣螺母的運動就模擬了兩提升容器在井筒中的運動。在兩立柱上,固定有一個標尺,標尺的正面在制造廠內涂黑色油漆,用戶在現場安裝時,根據實際提升高度進行刻度,既在標尺上用白色油漆作出減速、停車、過卷等位置的標記,供操作人員觀察。在深度指示器上部設有減速、過卷開關及減速開始的信號鈴,當梯形螺母接近減速點時螺母上的掣子就碰上信號拉桿柱銷,柱銷將信號拉桿逐漸抬起,連在信號拉桿上的撞針跟著偏移上升,當螺母運行至減速點時,柱銷從螺母的掣子上脫落,撞針既撞擊信號鈴,發出減速開始信號,同時信號拉桿上的碰塊撥動減速開關,電氣控制系統發出減速信號。如提升容器到達停車位置仍未停車,螺母將繼續運動,當過卷距離超過設定的距離時,螺母上的碰塊撥動過卷開關,使提升機立即安全制動。信號拉桿上的柱銷,減速、過閘開關可根據提升機的使用情況進行調整。
牌坊式深度指示器有14組更換件,根據產品規格和提升高度按有關技術要求選用。
二、牌坊式深度指示器傳動裝置:本裝置由一個圓錐齒輪、傳動軸、兩個軸承和一個聯軸器組成。它的作用是通過提升機主軸相連接的一個大圓錐齒輪的嚙合,將提升機主軸的旋轉運動傳遞給牌坊式深度指示器。
三、
新型深度指示器傳動裝置:T型傳動裝置
T型傳動裝置用于替代傳統的牌坊式深度指示器傳動裝置。
產品說明:
1、機殼:采用高鋼性FC-25鑄鐵鑄造;
2、齒輪:采用高純凈度合金鋼50CrMnTi調質加工,經滲碳淬火處理及研磨而成;
3、主軸:采用高純凈合金鋼40Cr調質加工,具備高懸重負荷能力。
4、軸承:配備具重負荷能力的滾錐軸承;
5、油封:采用進口雙唇油封,具有極高的防塵防漏油能力。、
結構特點:
1、T型傳動裝置,標準化,多品種, 速比全部為實際傳動比。平均效率達98% 。
2、齒輪傳動箱可以正反運轉,低速或高速傳動平穩,且噪聲低,振動小,承受力大。
3、技術參數: 速比范圍:1:1 2:1 3:1 4:1 5:1等
扭矩范圍:11.6 - 28.1 Nm
4、更換簡便,指示深度不夠時,只需更換一個不同速比的傳動箱。
