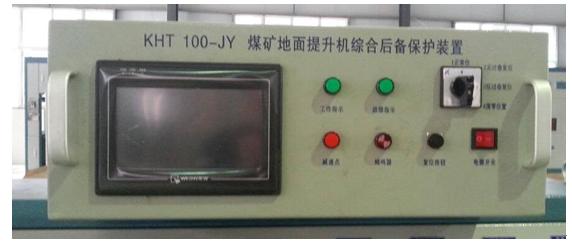

KHT100-JY煤礦地面提升機綜合后備保護裝置是嚴格按照煤礦安全規(guī)程的要求而研制生產(chǎn)的后備保護裝置，本裝置主要作用于礦山地面提升機安全后備保護，它采用PLC控制技術，具有運行準確，操作簡單，抗干擾能力強，功能完備等特點，外接高速光電編碼器進行速度和深度信號采集*，保護更可靠。

　　主要功能：

　　1 、超速保護：等速段速度連續(xù)超過 15% 時的制動保護；

　　2 、自動減速：達到減速點時的控制

　　3 、限速控制：近井口時的 2m/s 保護；

　　4 、深度指示器失效保護；

　　5 、過卷保護：超過正常停車位置 0.5 米時自動保護；

　　6 、卡箕斗（罐）保護；

　　7 、松繩保護；

　　8 、滿倉保護；

　　9 、閘間隙保護；

　　10 、方向（信號）閉鎖；

　　11 、位置（深度）顯示；

　　12 、瞬時速度顯示；

　　13 、當次信號顯示；

　　14 、上次信號顯示；

　　15 、絞車運行方向指示

　　16 、聲光顯示；

　　17 、自檢功能；

　　18 、復位功能；

　　19 、清零功能；

　　20 、緊急制動報警聲解除功能；

　　21 、制動時寄存顯示當時的有關數(shù)值。

　　技術指標：

　　1 、電源： AC220V ± 22V

　　2 、信號電壓： AC220V/127V 24VDC

　　3 、深度顯示范圍： 0 ～ 9999.99m 精度± 0.01m

　　4 、速度顯示范圍： 0 ～ 19.99m/s ，精度為± 0.01m/s
