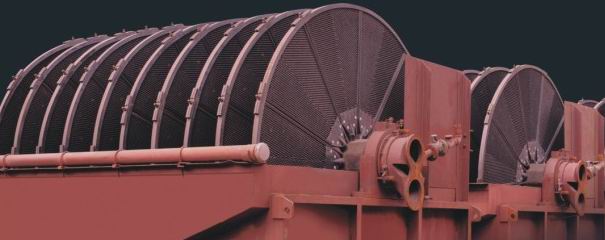

GPY系列過濾機
發布時間:2018-01-24來源:破碎及選礦設備點擊:6606
用途:
GPY系列盤式過濾機主要用于0~0.5mm浮選精煤和尾煤等細粒物料的脫水,也可用于冶金、化工、石油、污水處理方面的固液分離。
工作原理:

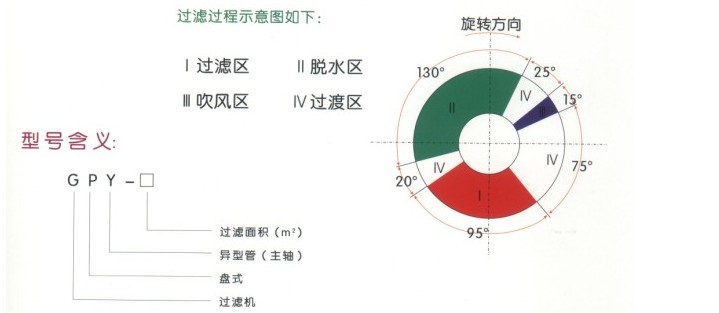

盤式過濾機的過濾過程是:借助真空泵形成壓力差的作用下,在濾布上形成顆粒的濾餅,并通過濾餅和濾布排除液相,達到固液分離,濾餅進入干燥區,脫去大部分的水,然后進入吹落區,由鼓風機產生的壓縮空氣吹落濾盤上的部分濾餅,其余的濾餅由刮刀卸料,一個循環完成。
主要特點:
1、傳動裝置結構緊湊,工作可靠,可無級調速。
2、裝有限矩聯軸器,起過載保護作用,可保證主機安全、可靠的運轉。
3、中心軸為焊接結構,重量輕,剛性好,強度高,濾液排量大。軸襯為SP復合材料,重量輕,耐磨。
4、采用新型星點式塑料扇形板,重量輕,強度高,疏水性好,開孔率高,脫水和脫餅效果好,濾餅水分低,使用壽命長,耐腐蝕、裝修方便。
5、采用不銹鋼絲編織濾布,過濾效果好,濾餅水分低,脫餅率高,使用壽命長。
6、采用漿葉式攪拌器浮動式密封填料函,允許攪拌器軸有一定的浮動,密封效果好,密封件更換方便。
7、瞬間吹風和懸吊式刮刀卸料裝置并用,不僅卸餅率高(達到90%以上),而且刮刀可隨濾盤擺動,濾盤受力狀態好,減少了主機承受負荷。
8、GPY20-120新系列產品除了具有以上的優點外,地基尺寸及排料口尺寸均按PG產品設計,便于老廠改造及設備的更新。
技術性能:
基本參數 | 單位/規格 | GPY-40 | GPY-60 | GPY-80 | GPY-100 | GPY-120 |
過濾面積 | m2 | 40 | 60 | 80 | 100 | 120 |
圓盤直徑 | mm | 2700 | ||||
圓盤數量 | 個 | 4 | 6 | 8 | 10 | 12 |
每盤濾扇 個 數 | 個 | 10 | ||||
主軸轉速 | r/min | 1-0.167 | 0966-0.215 | |||
主電機功率 | Kw | 2.2 | 4 | |||
攪拌轉速 | r/min | 73 | ||||
攪拌電機 功 率 | Kw | 2.2 | 4 | |||
入料粒度 | 小于0.063mm粒級的含量不大于35-40% | |||||
入料濃度 | g/l | 250-350 | ||||
處理能力 | t/h | 8月12日 | 12月18日 | 16-24 | 20-30 | 24-36 |
產品水份 | % | 22-24 | ||||
外形尺寸 (長×寬×高) | mm | 3217×3450×3275 | 4017×3450×3275 | 4817×3450×3275 | 5617×3450×3275 | 6417×3450×3275 |
機器重量 | Kg | 5485 | 7736 | 8754 | 10099.4 | 11189 |
注:處理量和濾餅水分與物料的性質、粒度組成、入料濃度、真空度等因素有關。
訂貨須知:
1、訂貨時須注明產品的全名稱。
2、訂貨時須注明所訂臺數及物料情況,即粒度組成、入料濃度等,并說明對產品的要求,即處理量,濾餅水分等。
3、訂貨時須說明所要的供貨范圍。
4、注明交貨期。
